Экспериментальный пожар под потолком с наклоном и зависимость степени наклона потолка на величину распространения пламени

Многим постройкам присущи потолки с различными типами наклонов. Так, одним из самых простых примеров, что может придти в голову, это эскалаторные структуры и крыши. Также, с архитектурной точки зрения, число зданий, имеющих наклонные потолки, становится все большим.

Исходя из эмпирических соображений, известно, что наклонная плоскость с легкостью способствует взрывному характеру распространения пламени. Для того чтобы дать количественную оценку таким ситуациям, был проведен эксперимент, в котором проводились исследования по состоянию распространения огня, в зависимости от структуры потолка (горизонтальный потолок или потолки с наклоном в 15 и 30 градусов).

До сих пор в подобных экспериментальных пожарах для получения изображений использовались только оптические камеры. Однако при их использовании не удается получить изображения с правильным суждением о состоянии пожара в целом из-за тенденции к созданию ореола для объекта возгорания.

С другой стороны, TVS-приборы дают возможность получать изображения, которые охватывают наиболее опасные участки пламени с высокой температурой, что не может быть получено обычной визуальной камерой, где нельзя избежать эффектов ореола.

При использовании TVS-приборов было подтверждено, что по мере увеличения языка пламени количество тепла, излучаемое пламенем, повышается и оно все больше и больше нагревает окружающие участки, увеличивая возможность распространения огня.

Таким образом, термальное изображение, полученное при использовании TVS-приборов, может оказаться источником весьма важных данных для проведения правильного анализа зон разрушений, вызываемых воздействием высоких температур.

Данные проведенного эксперимента с количественной точки зрения позволили доказать, что по мере увеличения величины наклона участка, контактирующего с пламенем, язык пламени становится длиннее, а возможность распространения огня увеличивается.

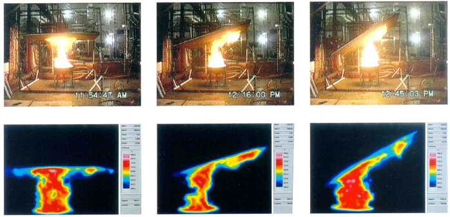

1 - Фотография экспериментального пожара при горизонтальном потолке
2 - Фотография экспериментального пожара при потолке с углом в 15 градусов
3 - Фотография экспериментального пожара при потолке с углом в 30 градусов
4 - Полученное термальное изображение экспериментального пожара при горизонтальном потолке
5 - Полученное термальное изображение экспериментального пожара при потолке с углом в 15 градусов
6 - Полученное термальное изображение экспериментального пожара при потолке с углом в 30 градусов

(Термальные изображения получены при использовании TVS-8100)

* Информация предоставлена Научно-исследовательским строительным институтом при Министерстве Строительства
