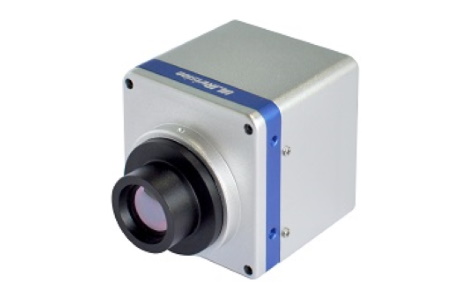

Тепловизионный модуль TC384 | ULIRvision

Описание прибора

+

Тепловизионный модуль ULIRvision TC384 может быть легко интегрирован в продукцию или системы с различными интерфейсами.  Данный модуль поддерживает цифровой видеовыход (LVDS), композитный видеовыход (BNC) и удаленный контроль (RS232). Тепловизионный модуль TC160 благодаря креплениям M3 1/4″-20 удобно интегрируется в уже имеющуюся систему видеонаблюдения, а также он может применяться в различных системах: противопожарное оборудование, системы  ночного видения, оружейные прицелы, средства наблюдения и обеспечения безопасности и многие другие.

Особенности тепловизионного модуля ULIRvision TC384

• Компактный, легкий по весу для простой интеграции
• Частота смены изображений 50 Гц для получения четкого термовидео в реальном масштабе времени
• Высокочувствительный детектор с шагом пикселей 25 мкм , NETD<80 мК
• Автоматическая/ручная регулировка яркости/ контрастности
• Видеовыход на черно- белом или цветном дисплее
• Аналоговый  видеосигнал в переключаемых форматах PAL/NTSC
• Цифровой видеосигнал в последовательной передаче данных LVDS/ параллельной  передаче данных BT.656
• Различные интерфейсы  для простой интеграции
• 2-кратное цифровое увеличение позволяет пользователям просматривать объект в деталях
• Интерфейс RS232 обеспечивает доступ к удаленному контролю
• Новейшее  программное обеспечение и удаленное обновление с помощью RS232.
• Усовершенствованная функция обработки информации обеспечивает отличное тепловое видеоизображение
• Профессиональное программное обеспечение для анализа позволяет клиентам создавать свои собственные приложения.

Технические характеристики ULIRvision TC384

Характеристики детектора

• Тип детектора: матрица в фокальной плоскости, неохлаждаемый микроболометр
• ИК разрешение: 384x288 пикселей
• Шаг пикселей: 25 мкм
• Спектральный диапазон: 8~14μm
• Тепловая чувствительность: <80 мК

Представление изображения

• Фокусировка: бесфокусный атермический объектив
• Обработка изображений: усовершенствованная технология обработки изображений
• Частотность: 50/60 Гц
• Электронное масштабирование: 2x
• Полярность: черно-белое, бело-черное
• Яркость/ контрастность: авто/ вручную
• Цвет видео: цветное или черно- белое
• Аналоговый видеовыход: BNC интерфейс (PAL), композитное видео
• Цифровой видеовыход: LVDS, BT.656 (8-бит), CMOS (14-бит)
• Разрешение видео: PAL: 720х576, NTSC (опция)

Питание

• Напряжение: 9~24 В
• Потребление: менее 2 Вт

Рабочие условия

• Рабочая температура: -30°C ~ +60°C
• Температура хранения: -50°C ~ +70°C
• Относительная влажность: 95%, без конденсата
• Устойчивость к ударным нагрузкам: 70 (импульс 11 мс)
• Устойчивость к вибрации: 4.3g rms (8 часов)

Физические характеристики

• Вес: 96 г
• Размер (ДхШхВ): 40 x 49 x 51мм (без объектива)

Интерфейсы

• Внешний DC вход: да
• Видеовыход (аналоговый): PAL/NTSC
• Видеовыход (цифровой): 16-бит LVDS (BT.656 опция)
• Интерфейс контроля: RS232 (RS485/RS422 опция)
• Крепление: M2.5,1/4″-20

Комплектация

• Стандартная: тепловизор, интерфейсный кабель RS-232, видео-кабель, адаптер, программное обеспечение на CD, инструкция
• Опционально: ИК-линзы
