Описание прибора

Медицинский тепловизор IR236 позволяет высокоэффективно выделять объекты с повышенной температурой тела из движущейся толпы людей.

Камера наблюдения IR236 состоит из тепловизора и видеокамеры, что позволяет получать высококачественные тепловые (инфракрасные) и видимые изображения движущейся толпы и легко обнаруживать (выделять) людей с повышенной температурой тела (которая может указывать на возможное присутствие вируса.

Камера наблюдения IR236 легка как в управлении, так и в обслуживании, имеет обширный интерфейс и благодаря встроенной системе цифровой обработки изображения в реальном времени, обладает большим количеством разнообразных функций: автоматический/ручной контроль коэффициента усиления, возможность переключения между чёрным/белым и цветным изображениями, занесение полученных изображений в память, автоматическая/ручная корректировка изображений и многое другое.

В тепловизоре IR236 установлен детектор последнего поколения (новая UFPA технология), который благодаря малому размеру пикселей обладает более высокими температурным и пространственным разрешениями, большей областью детектирования и позволяет получить изображения более высокого качества.

Особенности медицинского тепловизора IR236

• Незаметный осмотр (обследование)
• Высокое разрешение тепловой картинки размером 384x288 пикселей
• Синхронная выдача теплового и визуального изображений
• Автоматическое выделение в толпе людей с повышенной температурой тела и автоматическая подача сигнала тревоги
• Возможность одновременного наблюдения за несколькими объектами с повышенной температурой
• Отображение изображений в реальном масштабе времени, занесение полученных изображений в память, просмотр имеющихся в памяти изображений
• Измерение температуры в любой точке на экране монитора в режиме реального времени
• Автоматическая трассировка любой точки с повышенной температурой на тепловом и видимом изображениях и ее маркировка с указанием точной температуры
• Высокая точность (0.08°С) и стабильность измерения температуры
• Экранировка объектов с повышенной тепературой (осветительных ламп и светящихся рекламных панелей) с целью избежания подачи ложного сигнала тревоги и ненужной интерференции
• Возможность работы без оператора
• Интеллектуальное ПО обеспечивает легкую и удобную работу с прибором

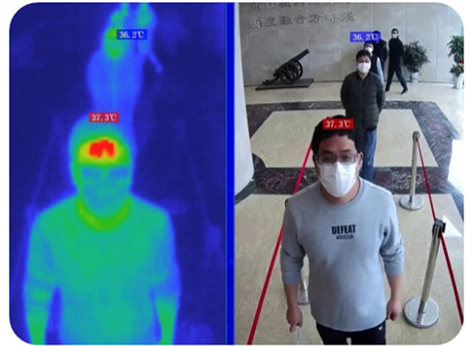

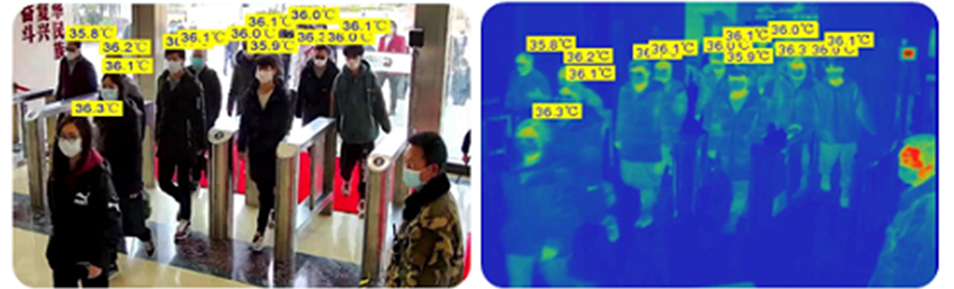

Эффективное определения температуры каждого человека в потоке людей. Одновременный скрининг температуры для большого количества людей. Измерение прямо в момент движения людей, через проходную. Отображение температуры рядом с головой человека в реальном времени.

Пример: сравнение пирометр или тепловизор

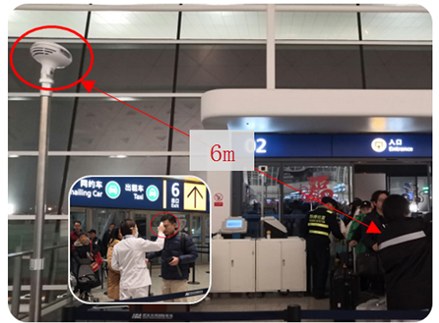

Установка на телескопическую стойку, на расстоянии до 6 мертво от места прохода людей.  Измеряйте температуру людей, как в стоячем положении, так и в движении. Нет необходимости приближаться к человеку для измерения температуры, что снижает риск заражения.

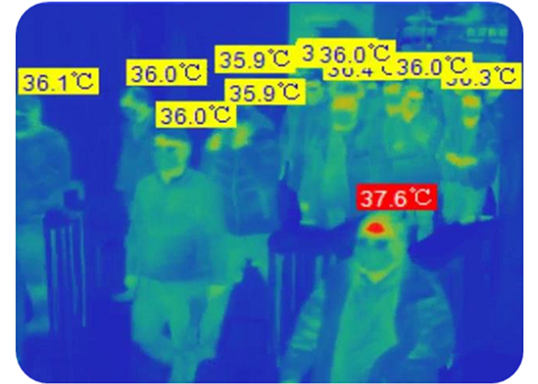

Автоматическое определение человека с повышенной температурой

Благодаря технологии автоматического слежения, система автоматически определяет повышенную температуру человека и дает сигнал тревоги при обнаружении. Эффективное решение для определения человека с повышенной температурой в большом потоке людей.

Алгоритм точного измерении температуры
Компания в течение 20 лет постоянной оптимизирует и усовершенствует алгоритмы, добавляет системы обучения на основе нейронной сети, которые обеспечивают быстрое и точное измерение температуры.

Система автоматического распознавания человека и лиц, исключает ложную тревогу.

Интеллектуальная система автоматически фильтрует человека и не реагирует на другие высокотемпературные объекты (сигареты, горячую пищу, кофе)

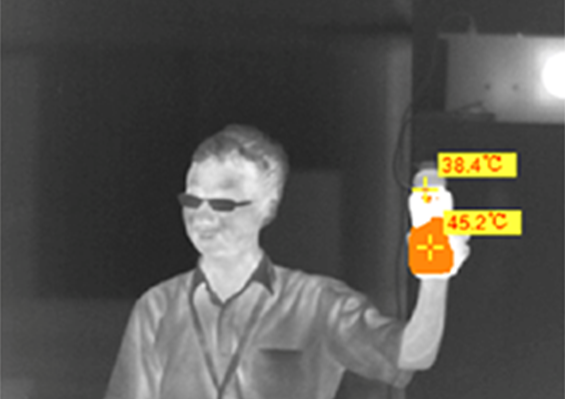

Система определения человека ВЫКЛЮЧЕНА

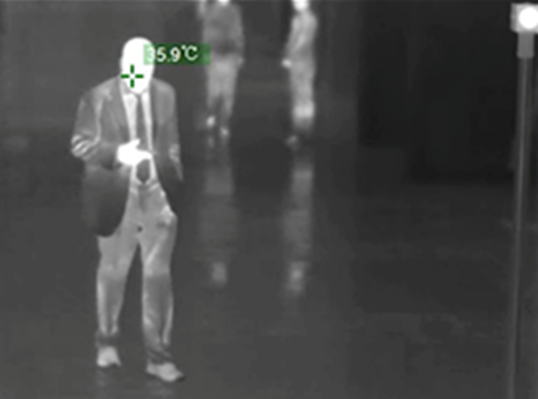

Система определения человека ВКЛЮЧЕНА

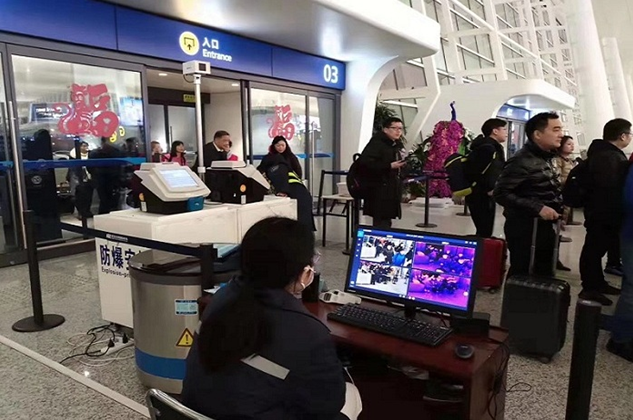

Пример установки системы измерения температуры при эпидемиях в аэропорте

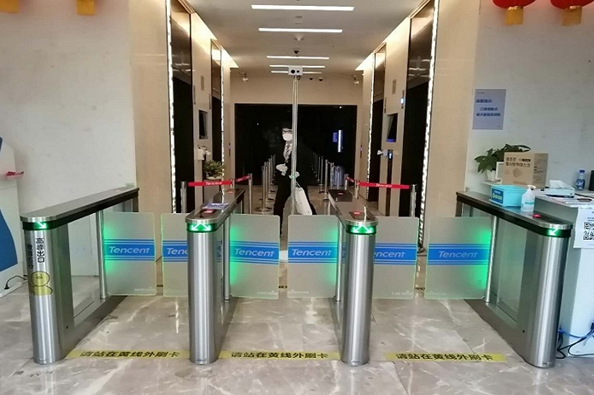

Пример установки системы бесконтактного измерения температуры на проходной офисного здания

Область применения

• Измерение температуры в местах с высокой проходимостью большого количества людей.
• Досмотр в аэропортах, ж/д станция, метрополитене;
• Входы в торговые центры и супермаркеты;
• Проходные на предприятия, офисных зданиях;
• И другие места с высокой проходимостью.

Технические характеристики

• Рекомендуемая ширина прохода 3-5м.
• Рекомендуемая дистанция 2-8 м

Категория	Наименование	Спецификация
ИК детектор	ИК разрешение	400x300
		17μm
	NETD	≤40mK
	Фокусная длина	9.7мм
	Поле зрения	38°*28°
	Частота кадров	25Гц
Камера видимого спектра	Разрешение	2 миллиона пикселей
Измерения температуры	Диапазон	-10°C~50°C
	Точность	≤ ± 0.3 °C ( температура окружающей среды 16~32 °C)
	Калибровка	Встроенный затвор и внешний совершенный излучатель, автоматическая калибровка после выбора режима
Функции ПО	Настройки параметров	Регулятор оповещения и пороговое значение предупреждения, количество целей для оповещения, автоматическое удаление фотографий, экранирование зафиксированных высокотемпературных объектов
	Распознавание лиц	Умная система распознавания лиц, Поддержка V1.0.9.0
	Предварительный просмотр в режиме реального времени	Предварительный просмотр в режиме реального времени видимого и теплового изображения
	Автоматическое отслеживание	Поддержка автоматического отслеживания цели с повышенной температурой
	Автоматическое оповещение	Отслеживание, предупреждение и фото фиксация людей с симптомами лихорадки. Предупреждение, когда совершенный излучатель заблокирован.
	Журнал регистрации	Поддержка запросов, классификация и удаление скриншотов предупреждения из истории
	Протокол передачи данных по сети	HTTP RTSP
Адаптивность к окружающей среде	Рабочая температура	-10 ~ 50 °C (температура окружающей среды 16 ~ 32 °C)
	Температура хранения	-20 °C ~ 60 °C
	Степень влажности	<90% (без образования конденсата)
	Ударопрочность	30g 11ms, IEC60068-2-27
	Вибрация	10HZ ~ 150Hz ~ 10Hz 0.15мм, IEC60068-2-6
Совершенный излучатель	Равномерность запланированной для обработки поверхности	≤0.1 °C
	Температурная стабильность	≤ ± 0.2 °C (одноточечный)
Интерфейс корпуса камеры	Сетевой интерфейс	Двусторонний, видимый свет 100M, инфракрасный 1000M
Питание корпуса камеры	Напряжение на входе	DC 12V
	Источник питания	≤12W
Технические требования к упаковке	Размер корпуса камеры	173ммx184ммx212мм
	Высота (включая стойку)	2200мм
	Упаковка камеры	510ммx 440мм x 270мм
	Вес брутто	≤45кг (на момент отгрузки)

Технические характеристики IR236:

• Тип детектора: Микроболометрическая неохлаждаемая матрица 384×288 элементов
• Спектральный диапазон: 8-14 мкм
• Размер элемента: 35х35 мкм
• Температурная чувствительность: 0.08°C
• Время отклика: 7 мс
• Температурный диапазон: +20°С — +45°С
• Частота кадров: 50 Гц/60 Гц
• Поле зрения: 20°х15°
• Диапазон фокусировки: От 50 см до бесконечности
• Пространственное разрешение: 1 мрад
• Видеовыход: PAL/NTSC
• Интерфейс: RS232/RS485
• Температура работы: -25°С — +60°С
• Температура хранения: -40°С — +60°С
• Габариты: 430х240х40 мм
• Вес: 2 кг
• Опции: Оптика, аксессуары, дополнительные функции
