Специальный тепловизор серии CF (CF320/CF640) для контроля эпидемиологической ситуации

Описание прибора

Программное обеспечение входит в комплект поставки и позволяет одновременно контролировать несколько объектов, проводить статистику прохождения мимо тепловизора количества людей с нормальной и повышенной температурой.

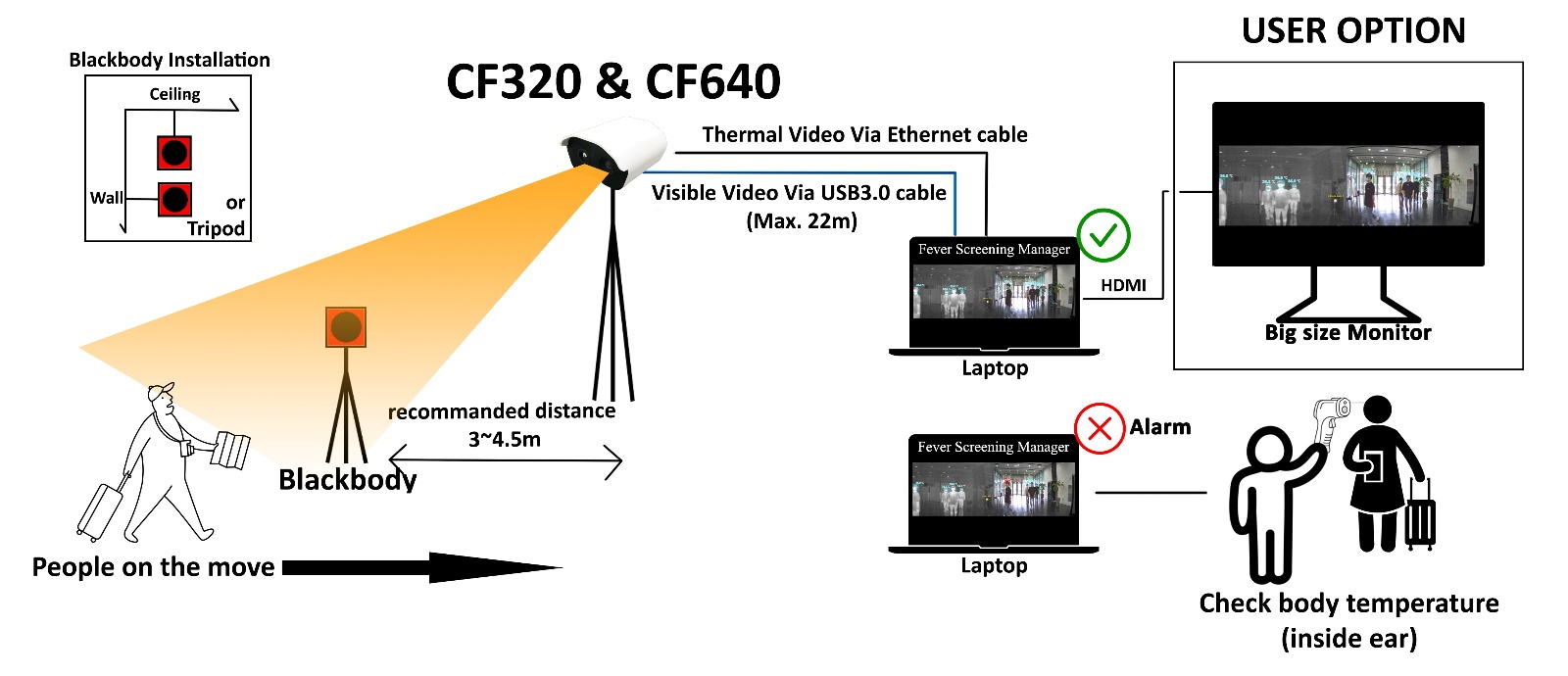

Конфигурация системы:

1) Тепловизионная система CF320(CF640):
А) Тепловизор CG320(CG640)
Б) Видеокамера 2 МП.

2) Черное тело: CB55 (зафиксировано на 40 °C)
Точность измерения температуры тепловизионной камеры повышена до 0,2°C, поскольку постоянная калибровка выполняется на основе температуры 40°C на месте, где тепловизионная камера установлена и используется.

3) Диспетчер лихорадки и распознавание лиц (программа, работающая на ПК)

Программа проверки лихорадки, работающая на портативном ПК (с обычным процессором i5 или процессором AMD), берет на себя всю операцию по проверке температуры.

Другими словами, тепловизионная камера передает необработанные данные о температуре каждого пикселя теплового датчика через порт Ethernet, а устройство контроля температуры обрабатывает полученные необработанные данные о температуре для создания тепловизионного видео и выполнения различных анализов.

Кроме того, Fever screening Manager обнаруживает лицо каждого человека на изображениях с тепловизора, отмечает лицо каждого человека прямоугольником и отмечает температуру лица. Он также находит соответствующие лица, обнаруженные тепловизионной камерой, на изображении камеры видимого диапазона, таким же образом помещает квадратную метку на каждое лицо и указывает температуру, считываемую тепловизионной камерой. Если какая-либо температура лица выше установленной заранее температуры срабатывания сигнализации, квадрат и температура отображаются другим цветом, выводится сигнал тревоги и воспроизводится установленный волновой файл (например, сирена) на портативном ПК, светодиодный стробоскоп на камере мигает, а запись на ПК выполняется в соответствии с заранее установленными параметрами.

Fever Screening Manager включает в себя программный модуль для обнаружения лиц на основе глубокой диагностики, который сначала обнаруживает лицо по тепловизору, чтобы повысить вероятность успеха.

Все выпускаемые в настоящее время камеры для лихорадки, включая китайские продукты, обнаруживают лица в видео с видимой камеры, но в CG320 / CG640, разработанных COX, обнаружение лиц выполняется в видео с тепловизионной камеры. Это возможно, потому что COX накопила многолетнюю технологию тепловизионных камер, которая значительно увеличивает вероятность успешного обнаружения лиц.

4) светодиодный стробоскоп

Когда температура обнаруженного лица превышает установленную температуру срабатывания сигнала тревоги, программа Fever Screening Manager записывает видео с тепловизионной камеры и выдает сигнал тревоги, который будет воспроизводить звуковой файл на ПК в соответствии с заданными параметрами, а также отправляет сигнал на тепловизионную камеру, чтобы камера выводила сигнал тревоги через цифровой формат. Порты ввода-вывода находятся  на задней стороне тепловизора.

В большинстве случаев COX поставляет камеры для лихорадки со светодиодным стробоскопом с заранее подготовленными кабелями для простоты установки на стороне пользователя.

5) Штатив и аксессуары

Два тройника для камеры и черного тела и другие аксессуары, такие как адаптеры питания и кабели.

Комплект также включает в себя небольшой крепежный кронштейн для черного тела, который может удерживать его на стене или потолке.

Особенности и преимущества:

1) Высокая точность измерения температуры

Точность измерения температуры тепловизионной камеры повышена до уровня точности черного тела, который составляет +/- 0,2°C, в результате постоянной самокалибровки на месте в среде, в которой камера установлена и используется, и, следовательно, измерения точность тепловизора находится на уровне +/- 0,2°C.

По сути, COX использует аналоговую термографическую камеру, которая передает необработанные данные о температуре каждого пикселя через порт Ethernet, а программа Fever screening Manager, работающая на ПК, получает необработанные данные о температуре, поэтому она имеет более высокую точность измерения и большую глубину анализа, чем сетевая тепловая камера.

Большинство тепловизионных камер, которые объединяют камеру видимого и тепловизионного контроля, используют тепловые сетевые камеры, и мы не можем ожидать более высокой точности измерения температуры, поскольку тепловая сетевая камера не может передавать необработанные данные о температуре каждого пикселя через IP-сеть. Они просто передают сжатые тепловые видеоданные и данные о тревогах, размер которых очень мал. Производительность самой тепловизионной камеры намного ниже, чем вычислительная мощность ПК, а уровень анализа и точность измерений тепловизионной камеры, такой как CG320, намного лучше, чем у других камер, которые используют тепловизионную сетевую камеру.

2) Специальный алгоритм для минимальной разницы измерений по расстоянию от камеры

Тепловизионная камера имеет свойство считывать точную температуру на большом расстоянии. Из-за различий в интенсивности ИК-излучения. COX включил специальный алгоритм в программу проверки лихорадки, чтобы минимизировать разницу в измерениях температуры на расстоянии.

В приложении для скрининга лихорадки, которое измеряет температуру лица перемещающегося человека в определенном диапазоне расстояний, минимизация разницы в измерениях температуры лица на расстоянии так же важна, как и точность измерения температуры. COX предлагает разницу измерений +/- 0,2°C на расстоянии в диапазоне от 2 м до 5 м, когда тепловизионная камера соединена с атермализованным объективом 8,13 мм.

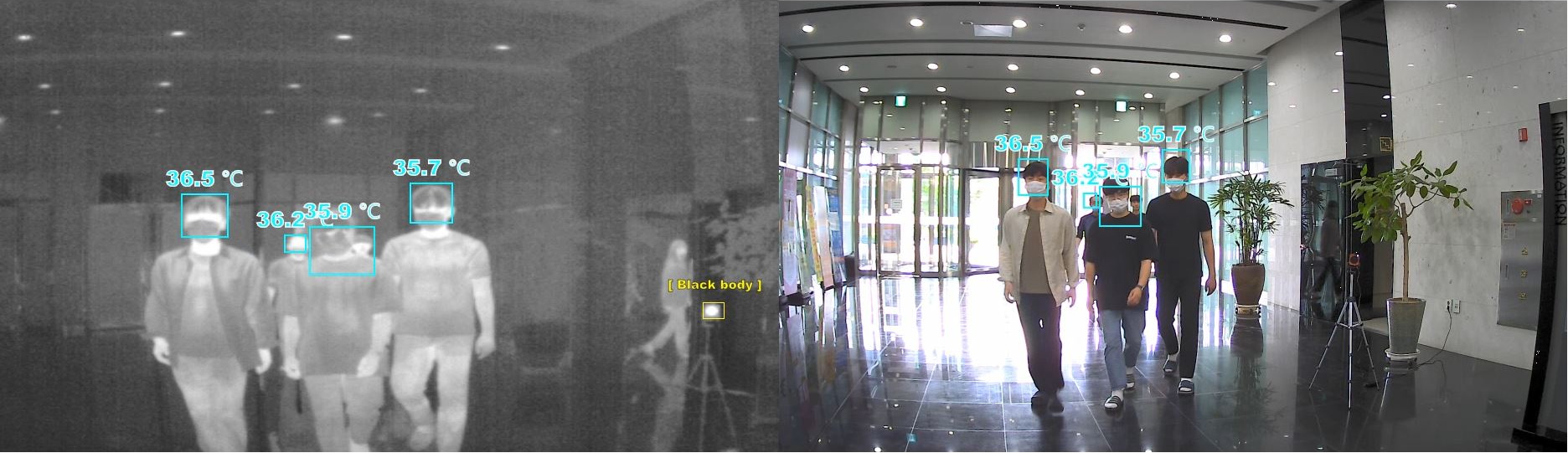

3) Одновременное измерение нескольких лицевых температур

Обнаруживает все лица на изображении и отмечает прямоугольник на лицах и отображает измеренную температуру лица.

4) Различные комбинации отображения

Можно видеть видимую и тепловизионную картину рядом или видеть видимые изображения камеры (или изображение тепловизионной камеры) через PIP, глядя на изображение тепловизионной камеры (изображение видимой камеры) в большом размере.

Это позволяет легко найти человека, у которого есть подозрение на жар.

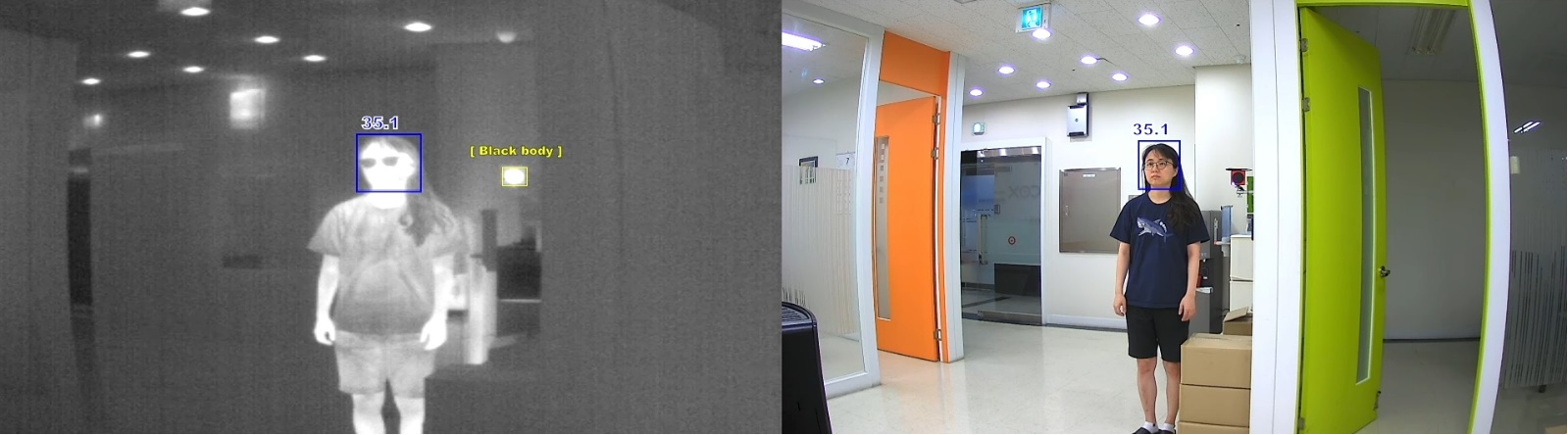

Тепловизионная и видимая картина на одном экране

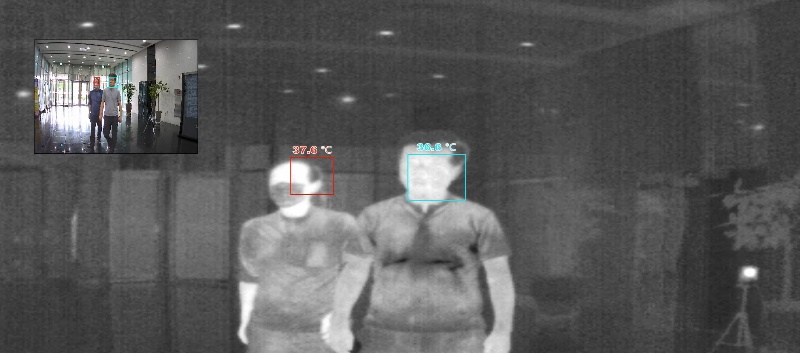

Маленькая видимая картина на тепловизионной картине

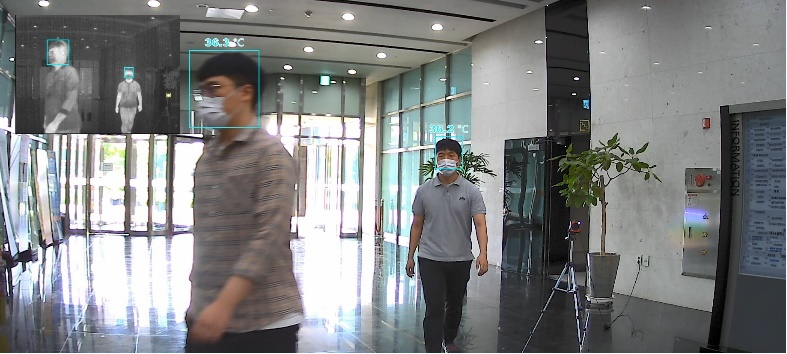

Маленькая тепловизионная картина на видимой картине

5) Автоматическое обнаружение черного тела

Все продукты, уже представленные на рынке, в том числе продукты китайских компаний, должны точно определять местоположение черного тела, показанного на тепловизионной камере, чтобы тепловизионная камера знала точное местоположение черного тела и выполняла самокалибровку на основе температуры тела. АЧТ.

Однако если черное тело или положение камеры немного изменились из-за того, что люди, проходящие мимо, случайно ударились о штатив, температурная самокалибровка камеры становится неверной, и камера выдает совершенно другую температуру.

Менеджер лихорадки для CG320 автоматически распознает положение черного тела, постоянная самокалибровка всегда основана на температуре черного тела, поэтому точность температуры сохраняется до тех пор, пока на черное тело подается надлежащее питание.

Единственное, что должен сделать пользователь, — это включить черное тело, установить его на штатив, стену или потолок с помощью небольшого крепежного кронштейна, входящего в комплект, и разместить изображение черного тела в одном углу видео с тепловизионной камеры.

Менеджер скрининга лихорадки автоматически определяет, где находится черное тело на изображении, и снова находит черное тело, если положение изменяется по какой-либо причине.

6) Стабильная и надежная работа черного тела

Точность тепловизионной камеры, считывающей температуру лица, зависит от точности абсолютно черного тела. Многие устройства, уже присутствующие на рынке, испытывают проблемы с колебаниями температуры, излучаемой даже в небольшой ветреной среде.

Черное тело, включенное в камеру COX CG320, использует сложный алгоритм управления, поэтому температура не колеблется, если только она не находится в очень ветреной среде, и просто излучает ИК-излучение 40°C с точностью +/- 0,2°C, пока питание поставляется черное тело.

7) Защита конфиденциальности

В странах с высокими температурами женщины носят тонкую одежду, и мы сталкиваемся с проблемой конфиденциальности, заключающейся в том, что очертания бюстгальтеров и другого нижнего белья хорошо видны на тепловизионном видео. Для решения этой проблемы в меню есть функция защиты конфиденциальности, поэтому большая часть тела размыта, за исключением обнаруженной части лица.

Степень размытия можно отрегулировать до желаемого уровня с помощью ползунка.

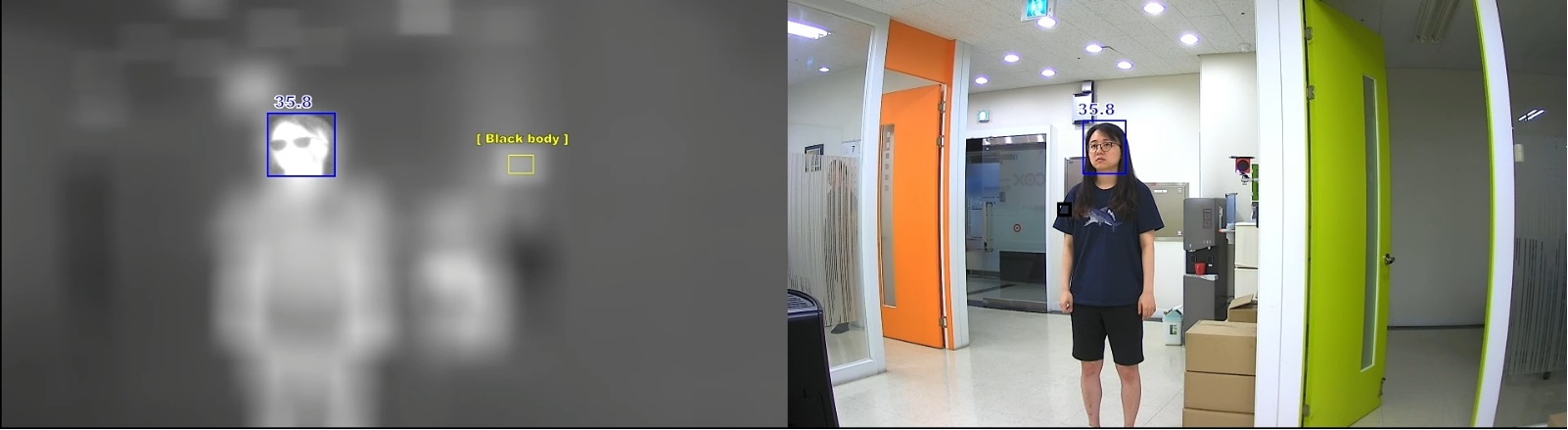

Конфиденциальность отключена

Конфиденциальность включена

8) Очень простая установка и удобство использования

Даже если горячие объекты (например, освещение или сигнальные лампы на стенах или потолке) находятся в пределах поля зрения тепловизора, диспетчер экрана Fever не будет генерировать ложную тревогу, исключив их из анализа температуры.

По сути, нам не нужно устанавливать зону интереса (ROI), чтобы определить зону, в которой выполняется анализ температуры.

9) Запись на NVR или интеграция в существующую VMS

Деятельность, называемая лихорадкой, отличается от систем видеонаблюдения, которые отслеживаются и записываются удаленно, поэтому один человек должен оставаться рядом с камерой и ПК и управлять им на месте в режиме реального времени.

То есть камера для лихорадки измеряет температуру лица людей в движении в определенном диапазоне расстояний, обычно от 2 до 5 м, и отфильтровывает человека или людей, температура лица которых выше установленной температуры, человека на месте измеряет температуру внутри уха человека, снятого камерой, чтобы определить, есть ли у него температура. На самом деле, это сильно отличается от деятельности видеонаблюдения, и практически удаленная запись и мониторинг бесполезны.

При обнаружении человека с температурой лица выше установленной температуры Fever Screening Manager записывает данные на ПК в соответствии с заданными параметрами, чтобы мы могли проверить это позже на месте, когда это необходимо.

Если какой-либо конкретный проект требует записи и мониторинга действий по проверке лихорадки, выполняемых во многих разных местах, удаленно, COX предложит вам, как это сделать, в дополнение к автономному использованию камеры для проверки лихорадки CF320, которая включает камеру (видимую + тепловую), черное тело и Менеджер проверки лихорадки, работающий на ПК.

10) Корпус красивого дизайна для приборов контроля

Корпус, разработанный специально для камеры для лихорадки, который включает в себя камеру видимого и тепловизионного контроля, разработанную для приложений безопасности.

Черное тело в специальном футляре имеет небольшой размер и занимает очень мало места при установке на месте, поэтому очень маловероятно, что проходящие мимо люди слегка ударят по нему и направление или положение черного тела изменится, что приведет к неожиданным ошибочным измерениям.

Технические характеристики: CF320 + CB55 «Модель черного тела»

Тепловизор
Детектор	Болометр	Неохлаждаемая матрица
	Разрешение	CF320: 384 x 288, CF640: 640 x 480
	Размер элемента	17µm
	Спектральный диапазон	8µm — 14µm
	Чувствительность	50mK@f1.0, 30Гц, 300K
Объектив	Тип объектива	Атермальный
	Фокусное расстояние	8.13 мм f1.16 или 15 мм f1.0
	HFOV/VFOV	47.4°/35.1 или (24.5°/18.5° для объектива 15 мм)
	Рекомендованное расстояние до объекта	Объектив 8.13 мм:  2 – 5 м Объектив 15 мм: 4 – 8 м
	Минимальная фокусироква	0.5 м
Вывод данных	Интерфейс	Giga Ethernet(10/100)
	Данные	Температурные raw данные от каждой точки детектора
	Частота кадров	30 Гц
Видео камера
Детектор	Детектор видео	1/3" Прогрессивный CMOS (Около 2.1 МП)
	Система сканирования	16:9 Прогрессивная
	Разрешение	1920(H) x 1080(V)
	Минимальная освещенность	0.2 Люкс (День), 0.1 Люкс (Ночь)
	Горизонтальное разрешение	1000 ТВ линий
Объектив	Оптический	4 мм 70° HFOV
Функции	Подсветка	WDR/BLC
	Экспозиция	Авто / Ручная
	Баланс белого	Авто(3,000°K~8,000°K) / Ручной
	Day & Night System	AGC / TDN(ICR)
	Electronic Shutter	1/1 ~ 1/30000
	Функции	Яркость, Контрастность, Оттенок, Насыщенность, 3DNR, Без мерцания, Резкость, Гамма, Цифровое увеличение
Видео выход	Интерфейс	Высокоскоростной USB3.0 (Стандартная длина USB кабеля 2 м / В виде опции дляна кабеля может быть до 17(22) м)
	Формат	USB3.0 UVC-совместимый YUV 422 16 бит, несжатое видео
	Разрешение и частота кадров	1920x1080p@50/60/25/30 1280x720p@25/30(По умолчанию) 50/60(Опция)
Управление	USB	UVC контроль с компьютера
Общее(CF320)
Рабочие параметры	Масса	1 кг (включая USB-кабель от видео камеры)
	Размеры	51x135x150.5 мм
	Блок питания	110/220 В AC – 12 В DC 36Вт (3A)
	Рабочая температура (видео & ИК камера)	-10°C ~ 40°C
Модель черного тела (CB55)
Модель черного тела	Установленная температура	40°C
	Эффективный диаметр	55 мм
	Температурное разрешение	0.01
	Температурная стабильность	+/-0.1°C
	Температурная точность	+/-0.2°C
	Коэффициент излучения	0.95
	Температурный датчик	NTC 0.1%
	Источник питания	110/220 В AC – 12 В DC 36 Вт (3A)
	Масса	0,33 кг
	Размеры	72x72x49 мм
	Рекомендованное расстояние установки	Между 2 и 4 м
	Рабочие условия	-10°C ~ 40°C влажность до 80%
