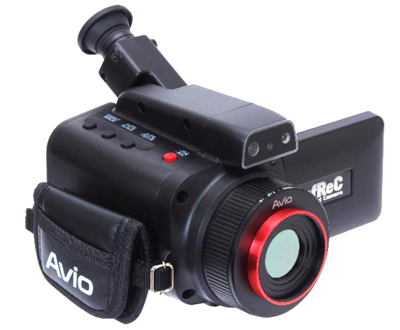

Тепловизор NEC R450 (Япония)

Описание прибора

+

Универсальная модель, для применения в различных отраслях, от исследования микро компонентов до диагностики строительных конструкций.

Улучшенное разрешение

  • Поле зрения: 24° x 18°
  • Пиксели: 480 x 360
  • Пространственное разрешение: 0.87 мрад

Технические характеристики тепловизора NEC R450



Характеристика

R450Pro

R450Pro-D

R450

R450-D

Основные  характеристики

Инфракрасный детектор

Неохлаждаемая матрица в фокальной плоскости (микроболометр)

Спектральный диапазон

От 8 до 14 мкм

Диапазон измерений

От -40 до 1500 ° C

-40 до 650 ° C

Чувствительность (эквивалент NETD)

0,025 ° C при 30 ° C (с функцией повышения соотношения сигнал-шум)

Точность измерений

± 1 ° C (при температуре окружающей среды от 20 до 30 ° C )* 1

Частота кадров

40 Гц

8 Гц

40 Гц

8 Гц

Разрешение ИК-детектора

480 (Г) x 360 (В) пикселей

Размер термограммы, пиксели

Стандартный режим: 480 (Г) x 360 (В), режим SR: 960 (Г) x 720 (В) Только неподвижные изображения

Поле зрения

24 ° (Г) x 18 ° (В) (со стандартным объективом)

Пространственное разрешение

Стандартный режим: 0.87мрад, режим SR: 0,58 мрад

Фокусное расстояние

От 10 см до бесконечности (со стандартным объективом)

Фокусировка

Автоматическая / вручную

Отображение изображения

Автоматические функции

Автоматическая установка шкалы, автофокусировка, полный авторежим

Цветные палитры

7 палитр (радужная, яркостная, горячий металл, черно - белая, и т. д.)

Градации цветовой шкалы

256/32 / 16/8

Визуальный видеоканал

КМОП-камера 5M пикселей

Совмещение теплового и визуального изображений

Параллельно расположенные тепловое и визуальное, наложение (изменяемая прозрачность), картинка в картинке (изменяемая прозрачность)

Функции дисплея

1-8-кратное непрерывное увеличение (с возможностью установки положения на дисплее), индикация сетки координат, 9 изображений на полиэкране (в режиме воспроизведения)

Улучшение качества изображения

Фильтрация шумов, усреднение (с удалением паразитных отражённых сигналов), выделение краев

Измерительные функции

Точечное измерение температуры

10 назначенных точек, поиск точек с максимальной / минимальной температурой и разницей температур

Отображение температуры в назначенной области

максимальная/минимальная/средняя температура (5 прямоугольных областей)

не задается

Индикация линейного профиля

Горизонтальная, вертикальная, горизонтальная и вертикальная

Функция сигнализации

Вывод на дисплей аварийной сигнализации - звуковой сигнал тревоги, сигнализация цветовая.

Автономный вывод сигнала тревоги

не задается

Коррекция температуры

по излучательной способности, с учётом влияния факторов внешней среды, фона, расстояния



По излучательной способности объекта

Многоточечная коррекция, встроенная таблица коэффициентов излучения

Обратный расчёт коэффициента излучения

не задается

Стабилизатор дрейфа показаний

да

не задается

Хранение и вывод данных

Устройство хранения

SD-карта памяти, карты SDHC, внешнее устройство

Формат данных

Фото: радиометрический JPEG (с данными температуры, 14 бит, с видимым изображением)
Видео: SVX-файл (назначенный фирменный формат)

Сохранение данных

Фотоснимок (JPEG с данными температуры с визуальным изображением), Видеоряд термограмм



сверхвысокое разрешение (SR)

да

Быстрое панорамирование, 4 термограммы

Горизонтальная стыковка термограмм 75 ° / Вертикальная  - 56 ° (для стандартного объектива)

Запись термовидеофильма на SD

Макс. 5 кадров/с

Макс. 4 кадров/с

не задается

Интервальная запись

Интервал от 3 секунд до 60 минут, термограммы с изображением визуального канала

Запись по сигналу внешнего триггера

да

не задается

Запись голоса

30 секунд записи для воспроизведения на 1 файл

Текстовая аннотация

Аннотировать до 128 символов на 1 файл с тепловым отображением. Символы, импортированные с SD-карты

 Интерфейс

 USB 2.0

Сохранение и передача массива

да

Передача данных видео

Тепловое изображение

ИК-изображение: Макс.40Гц *4. Видимое изображение: макс.2,5Гц

ИК-изображение: Макс. 8Гц. Видимое изображение: макс. 2Гц

ИК-изображение: Макс. 40Гц *4. Видимое изображение: макс.2,5Гц

ИК-изображение: Макс. 8Гц. Видимое изображение: макс.2 Гц.





Вход внешнего триггера

Функция автоматической записи термограмм  по сигналу с внешнего триггерного входа

не задается

Видео выход

NTSC / PAL Возможность переключения

Выход сигнализации

Контактный сигнал. Отсутствие напряжения

не задается

Вход внешнего триггера

Импульсный сигнал

не задается

Другие

Дисплей

Цветной 3.5" ЖК дисплей с регулировкой наклона и яркости, видоискатель с регулировкой наклона

Вспомогательные устройства

Лазерный указатель (красный, класс 2, IEC 60825-1 2007/2014), светодиодный индикатор, пульт дистанционного управления

Условия эксплуатации

Рабочая температура и влажность

- от 15 ° C до 50 ° C, относительная влажность 90% (без конденсации)

Температура хранения и влажность

- от 40 ° C до 70 ° C, относительная влажность 90% (без конденсации)

Вибрация и удар

29,4 м / с2 (3G), 294 м / с2 (30G)

ЭMC

Соответствует требованиям CE (класс A)

Защита от пыли и брызг

Класс защиты IP54, эквивалент

Работа от аккумулятора

2,5 часа (типовая), перезаряжаемый литий-ионный аккумулятор

Мощность переменного тока

100 В - 220 В переменного тока, 50/60 Гц .

Размеры

В121мм x Ш105мм x Г195мм (без учёта выступающих деталей)

Вес

1,3 кг (включая аккумулятор)

Стандартные аксессуары

пульт дистанционного управления , SD-карта, USB-кабель, шейный ремень, рукоятка Beltx, перезаряжаемая литий-ионный аккумулятор, программное обеспечение, руководство по эксплуатации

Стандартное программное обеспечение

InfReC Analyzer NS9500Professional

InfReC Analyzer NS9500Standard *3

* 1 - В других условиях это значение составляет ± 2 ° C или ± 2%. * 2 - Только неподвижные изображения.* 3 - Для передачи данных термовидеофильмов камерами моделей R450 / R450-D требуется обновление программы получения изображений до версии InfReC Analyzer NS9500 Professional (дополнительное программное обеспечение, поставляется на заказ). * 4 - Передача 40Гц выполняется только для ИК-изображения. Если требуется передать ИК-изображение в движении совместно с видимым изображением в движении, скорость передачи ИК-изображения составляет максимум 20 Гц.

Перечисленные технические характеристики, внешний вид и конструкция могут быть изменены без предварительного уведомления. Названия компаний и товаров являются торговыми наименованиями или зарегистрированными товарными знаками каждой компании. Компания NIPPON AVIONICS Co., Ltd. не несет ответственности за повреждения инфракрасных детекторов из-за поступления через объектив (ы) сильного света (например, лазера). Этот продукт подпадает под действие Закона об экспортном контроле Японии. В зависимости от места назначения может потребоваться предварительная оценка и получение разрешения. При экспорте из страны, для поставки в которую он предназначался изначально, обязательно следуйте экспортным правилам этой страны, поскольку это может заранее потребовать экспортного разрешения.
