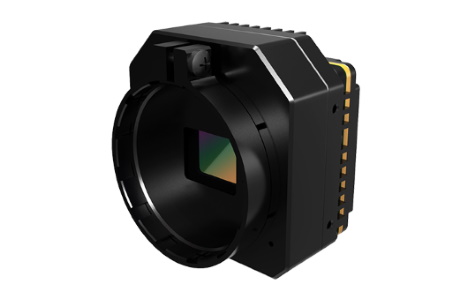

Тепловизор Plug 417 ASIC на основе неохлаждаемого теплового модуля | Китайские тепловизоры
Описание прибора
+
Серия Plug — это неохлаждаемый тепловой модуль на основе ASIC, обладающий большим массивом, высоким разрешением, высокой устойчивостью к ударам и вибрации и высокой расширяемостью. Предоставляя несколько стандартных интерфейсов и открытый протокол, он особенно подходит для OEM-клиентов для проведения вторичной разработки. Это профессиональное стандартизированное тепловизионное решение может применяться в системах контроля мощности, промышленной автоматизации, видеонаблюдении, тепловизионных областях и т. д.
- Переключаемая частота кадров для обеспечения плавного видео и хорошего просмотра
- Сверхнизкое энергопотребление: длительное время автономной работы, энергосбережение и защита окружающей среды.
- Стандартный интерфейс: стандартный 50-контактный (DF12-50DS-0.5V (86)), множество дополнительных плат расширения
- Различные линзы: серия линз со стандартным или индивидуальным оптическим интерфейсом
- Вторичная разработка: полная библиотека разработки SDK для непрерывной итерации и оптимизации.
- Профессиональный инфракрасный модуль с алгоритмами, хорошо согласованными с детекторами GUIDE, разработанными внутри компании.
| Plug417 | Plug417R | ||
| Детектор | |||
| ИК разрешение | 400 x 300 | ||
| Размер пикселя | 17μm | ||
| NETD | <30МК / F1.0 / 25 °C | ||
| Спектральный диапазон | 8 ~ 14 мкм | ||
| Объектив | |||
| Фокусное расстояние | 7мм / f1.0, 19мм / f1.0 | ||
| Фокус | Фиксированный / ручной / электрический | ||
| Выходы | |||
| Аналоговое видео | 30 Гц / 60 Гц (NTSC, 360 x 240, 320 x 240) | ||
| 25 Гц / 50 Гц (PAL, 384 x 288, 360 x 288) | |||
| Цифровое видео | 8-битный или 16-битный последовательный LVDS | ||
| 8-битная или 16-битная параллельная CMOS | |||
| 8-битный BT656 (совместимость с BT601, MSB / LSB) | |||
| Эксплуатация и управление | |||
| Контроль изображения | Инвертировать вернуться: X, Y, XY | ||
| Непрерывный цифровой зум: 1,125 x | |||
| Динамическое масштабирование и панорамирование: 1 x, 2 x, 4 x | |||
| Предустановки цифрового зума | |||
| полярность | |||
| Ложный цвет (9 видов) или монохромный | |||
| Изотермы | |||
| Автоматический контроль усиления (AGC) | |||
| Улучшение цифровых деталей (DDE) | |||
| Активное усиление контраста (ACE) | |||
| Информационное выравнивание гистограммы (IBHEQ) | |||
| Управление камерой | Руководство через SDK и ICC (RS232) | ||
| Сигнальный интерфейс | CameraLink (дополнительный модуль шины расширения) | ||
| Доступны дискретные элементы управления I / 0 | |||
| Совместим с RS-232 (57 600 и 115200 бод) | |||
| Внешний вход / выход синхронизации (ведущий и ведомый) | |||
| Переключатель снижения мощности (убирает аналоговое видео) | |||
| LVDS | |||
| Калибровка | ≤1S | ||
| Мощность | |||
| Источник питания | 4.0V-6.0V, DC | ||
| Первичный Elctrical разъем | 50-контактный Hirose | ||
| Рассеяние мощности | ≤1.3W | ≤1.5W | |
| Время изображения | ≤10S | ||
| Измерение | |||
| Диапазон температур | / | -40 °C -150 °C, -40 °C -550 °C | |
| Точность | ± 2 °C или ± 2% (макс., Типично) | ||
| Параметры окружающей среды | |||
| Рабочая Температура | -40 °C -70 °C | ||
| Идентификация | ROHS | ||
| Физические характеристики | |||
| Размер | 44.5mm x 44.5mm x 36.35mm | ||
| Вес | ≤90g | ||
| Интерфейс объектива | М34 / 0,5, обруч | ||
| Монтажный интерфейс | 6 точек крепления на объективе, M2 x 0,4 с 3 сторон, 2 с каждой стороны | ||
